Saldatrice automatica per pali mono guscio
Saldatrice automatica per pali mono guscio, a partire dai gusci piegati
SALDATRICE AUTOMATICA PER PALI MONO GUSCIO
OMM offre soluzioni ampie e flessibili grazie alla sua ultima saldatrice per pali mono guscio con saldatura continua, elevata qualità, elevata penetrazione, pali tondo conici e poligonali saldati, pali raddrizzati, che rendono questa macchina adatta per le società orientate alla produzione di pali con la possibilità di scelta tra varie tipologie.
La saldatrice per pali mono guscio OMM può essere facilmente gestita grazie alla sua interfaccia intuitiva. È prodotta con le più moderne tecnologie produttive in grado di garantire i migliori risultati in termini di saldatura dei pali.
È utilizzata per la produzione di pali in acciaio, rappresenta la soluzione per le aziende che vogliono produrre pali (tondo conici e poligonali) e avere un’ ampia gamma di tipologie e una qualità molto elevata, riduzione del tempo di movimentazione dei pali e alto tasso di produzione.

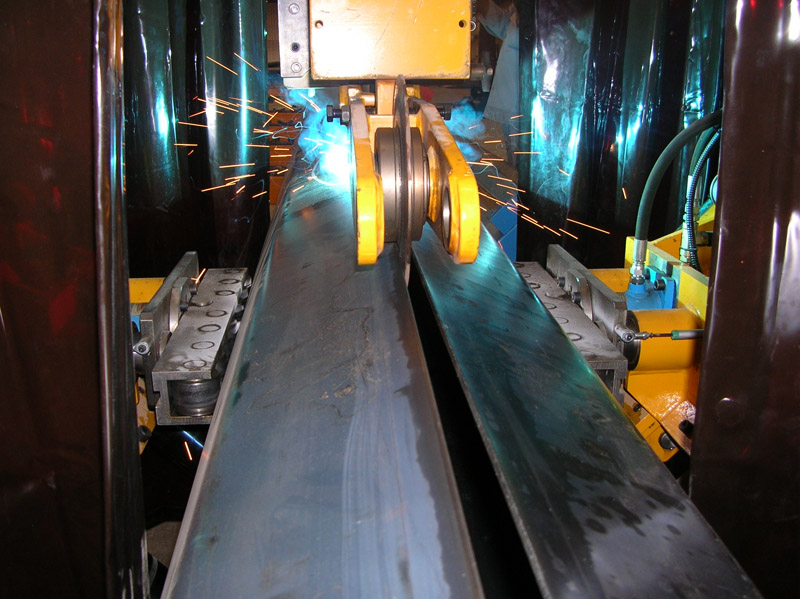

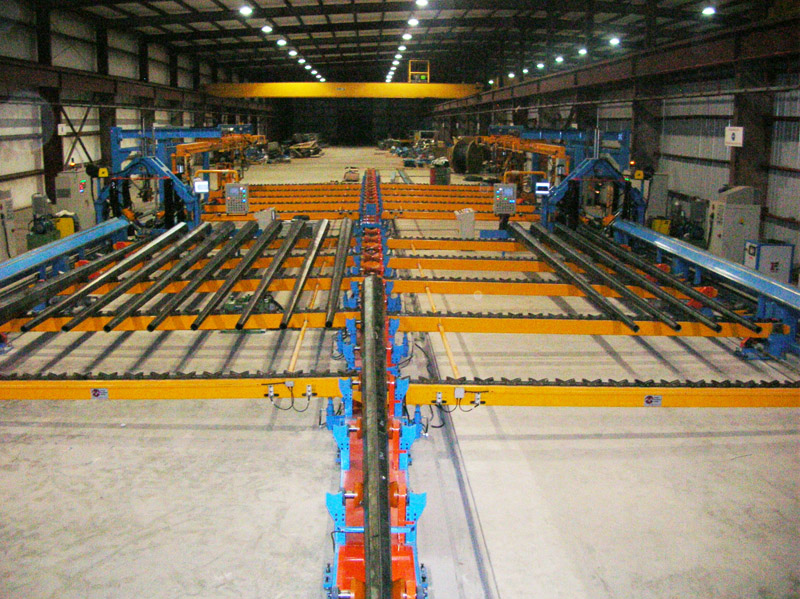

La saldatrice per pali mono guscio OMM processa indipendentemente pali tondo conici e poligonali a partire dal diametro di base o di testa fino ad un diametro di 650 mm (diametri maggiori su richiesta). Questa macchina è adatta per essere inserita in una linea automatica, a valle delle presse. Questa macchina permette, partendo da un trapezio piegato, di saldare il giunto applicando la giusta forza applicata orizzontalmente da ambo i lati orizzontali e dall’alto per chiudere il giunto senza alcuna deformazione di forma. A tal fine, la macchina, che è completamente automatica, controlla il valore della forza applicata e la modifica in base alla resistenza meccanica (diametro e spessore). Utilizzando questa macchina è possibile gestire la posizione e il controllo della pressione di 5 assi in totale, azionati da cilindri idraulici.

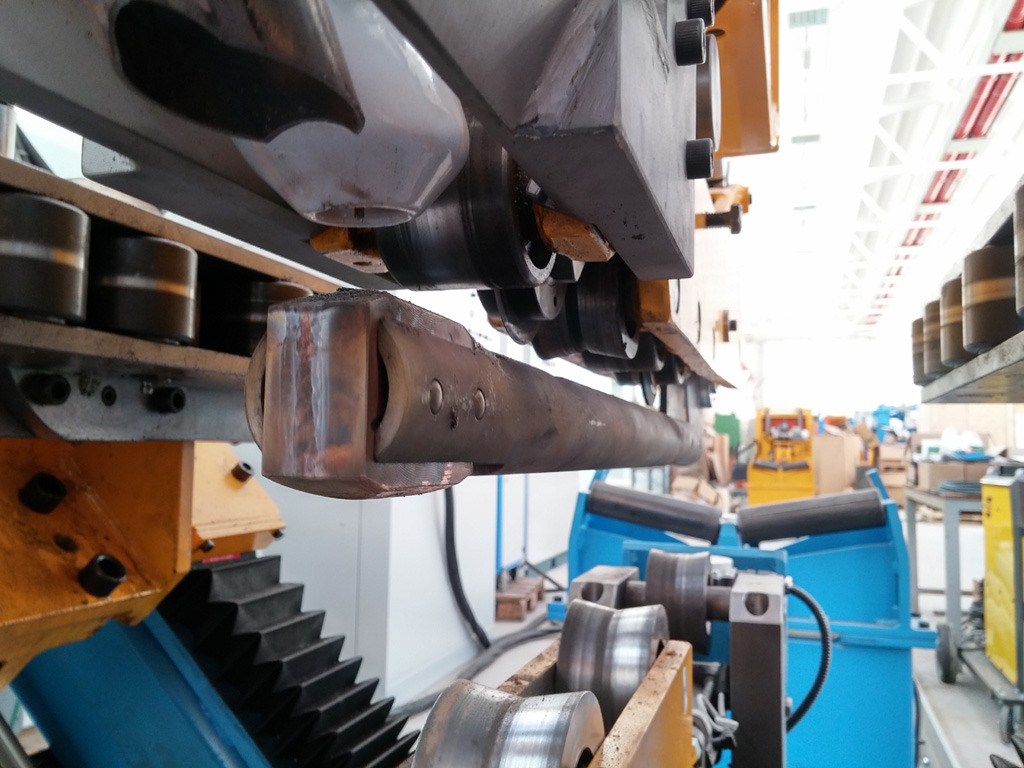

La saldatrice consente di saldare un giunto anche in completa penetrazione (100%) grazie all’ausilio di un dispositivo (“scarpetta”) che supporta il bagno di saldatura.
Caratteristiche tecniche e principali
La saldatrice per pali mono guscio OMM, simultaneamente alla fase di saldatura, raddrizza i pali senza l’utilizzo di nessuna fiamma, garantendo una massima flessione sulla lunghezza totale non superiore a 2 mm (es. L = 16 m, Spessore = 5 mm). L’intero processo è gestito da un solo operatore per l’impostazione dei parametri (lunghezza pali, diametro superiore e inferiore, spessore) e controllo.
Realizzare un buon palo in un tempo molto ridotto è la prima condizione per essere i primi nel mercato e aumentare il profitto.
Questa macchina come tutte le nostre macchine/impianti è stata progettata e prodotta rispettando tutte le norme, in termini di sicurezza e nel rispetto dell’ambiente (rumore, aspirazione fumi, recupero di energia), dato dalla Comunità Europea:
• Conforme a tutti i requisiti applicabili della direttiva 2006/42/CE
• Conforme a tutte le disposizioni applicabili della direttiva 2006/95/CE (bassa tensione)
• Conforme a tutte le disposizioni applicabili della direttiva 2004/108/CE (compatibilità elettromagnetica)
• Conforme alla norma EN ISO 12100 (Principi generali sulla progettazione delle macchine)
• Conforme alla norma EN 60204 (apparecchiature elettriche per macchine)
L’O.M.M. implementa il sistema di gestione in conformità alla norma europea ISO 9001:2015 per la progettazione, costruzione, installazione e manutenzione delle apparecchiature industriali automatiche per la fabbricazione dell’acciaio (EA 18).
- Diametro minimo del palo 60 mm
- Diametro massimo del palo 650 mm
- Lunghezza del palo fino a 16 m
- Spessore fino a 10 mm
- Qualsiasi conicità per pali
- Materiale da lavorare: S235JR, S355JR, S500 (EN10025), senza ossido e lubrificante, lamiera in acciaio spianata, skinpassata e tagliata su misura
- Trasporto automatico del guscio senza utensili speciali
- Sistema di recupero torsione palo (guida palo)
- Saldatura da entrambi i lati del palo, diametro di testa vs diametro di base o viceversa
- Saldatura di pali tondo conici e poligonali

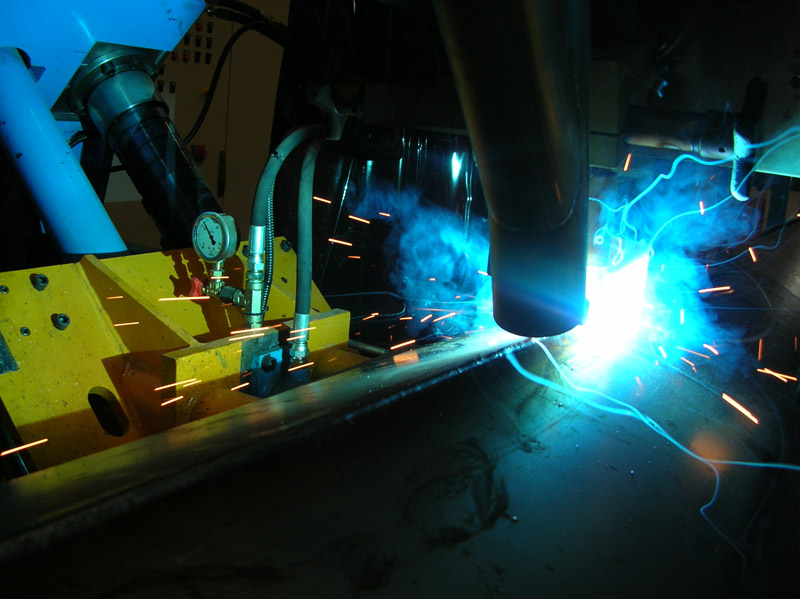

- Tecnologia di saldatura MIG/MAG o Arco Sommerso
- Pressione laterale variabile in funzione della resistenza del palo (diametro e spessore)
-
Raddrizzamento automatico dei pali durante il processo di saldatura, senza l’utilizzo del fuoco (in accordo con la legge europea 626/94), con il sistema di riscaldamento ad induzione (soluzione brevettata)
-

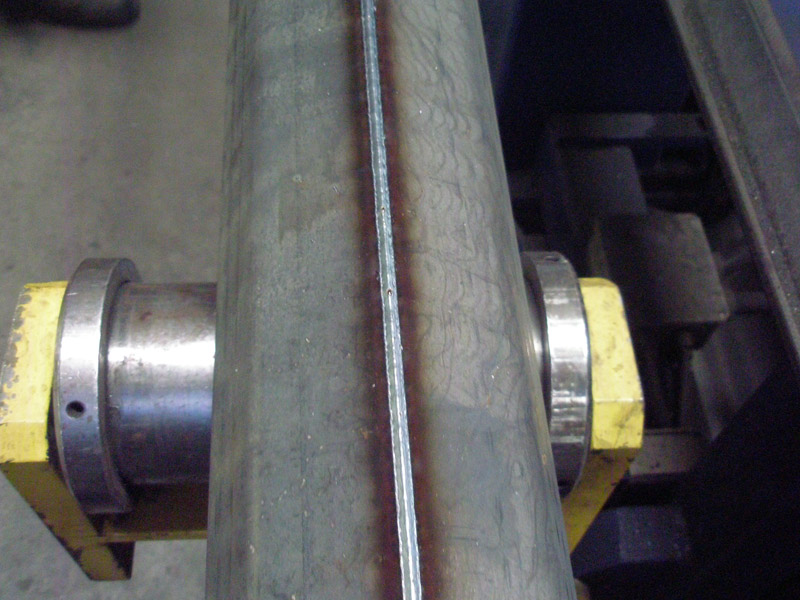

Minima deformazione dei pali durante la fase di saldatura
-
Carro di traino per avanzamento pali a velocità costante rendendo perfetta la saldatura (senza alcuna interruzione)
-
Sistema di monitoraggio dati in tempo reale e tele assistenza tramite connessione ad internet
-
Tempo di movimentazione palo massimo 30 s
-
Velocità di produzione 10 pali / ora (es. L = 9 m, Spessore = 3 mm)
-
Un solo operatore per la gestione della linea
| Spessore (mm) |
Velocità di saldatura per la tecnologia MiG-Mag (m/min) | |
| Penetrazione 60% | Penetrazione 70% – 80% | |
| 3 | 2.0 | 1.7 |
| 4 | 1.8 | 1.5 |
| 5 | 1.6 | 1.3 |
| 6 | 1.4 | 1 |
| 8 | 1 | 0.7 |
| 10 | 0.8 | 0.4 |
| Spessore (mm) |
Velocità di saldatura per la tecnologia SAW (m/min) | |
| Penetrazione 60% | Penetrazione 80% | |
| 3 | – | 2.2 |
| 4 | – | 2 |
| 5 | – | 1.8 |
| 6 | – | 1.6 |
| 8 | – | 1.2 |
| 10 | – | 1 |
