Saldatrice automatica per pali mono e doppio guscio
Saldare pali mono e doppio guscio, a partire da gusci piegati con accoppiamento automatico e saldatura di 2 giunti simultaneamente.
Saldatrice automatica per pali mono e doppio guscio

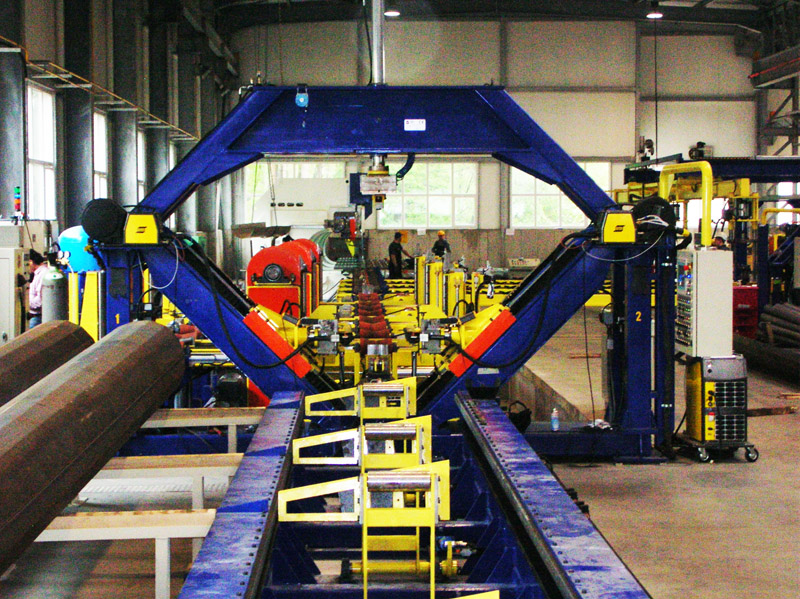

OMM offre soluzioni ampie e flessibili con la sua ultima saldatrice automatica per pali mono e doppio guscio con un innovativo sistema di accoppiamento dei gusci, saldatura di alta qualità, alta penetrazione di saldatura, saldatura pali tondo conici e poligonali, pali raddrizzati (solo mono guscio), che rendono molto conveniente e adatta questa macchina per le società orientate alla produzione di pali doppio guscio, con una vasta gamma di tipologie di pali.
La saldatrice automatica OMM per pali mono e doppio guscio può essere facilmente gestita grazie alla sua interfaccia intuitiva. È prodotta con le più moderne tecnologie produttive in grado di garantire i migliori risultati in termini di saldatura dei pali.

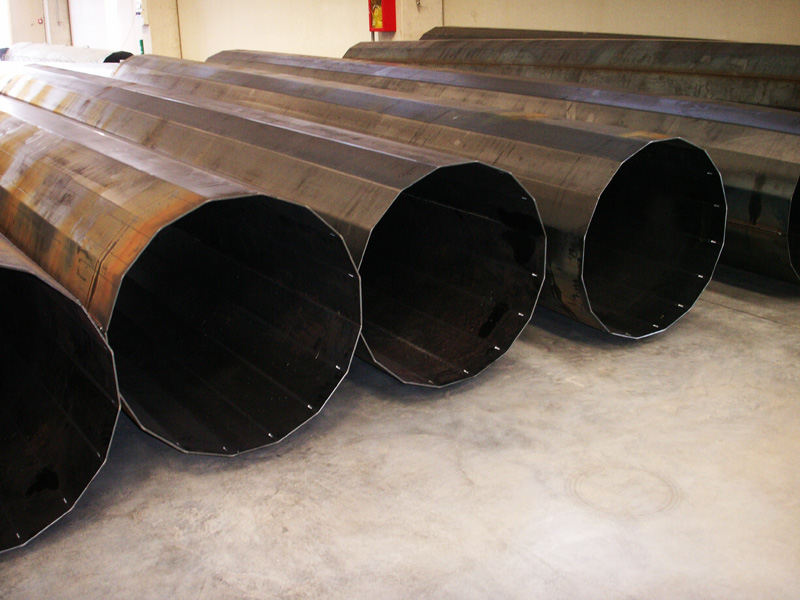

Utilizzata per la produzione di pali in acciaio, rappresenta la soluzione per le aziende che vogliono produrre pali (tondo conici e poligonali) con una gamma molto ampia di tipologie di pali di altissima qualità, riduzione dei tempi di movimentazione dei gusci ed elevata produttività, coprendo la produzione di pali per illuminazione, pali di distribuzione e torri.
La saldatrice automatica OMM per pali mono e doppio guscio processa indipendentemente pali tondi e poligonali a partire dal diametro di testa o di base, fino a 1.250 mm di diametro e processa pali mono e doppio guscio. Questa macchina è adatta per essere inserita in una linea automatica, a valle delle presse.

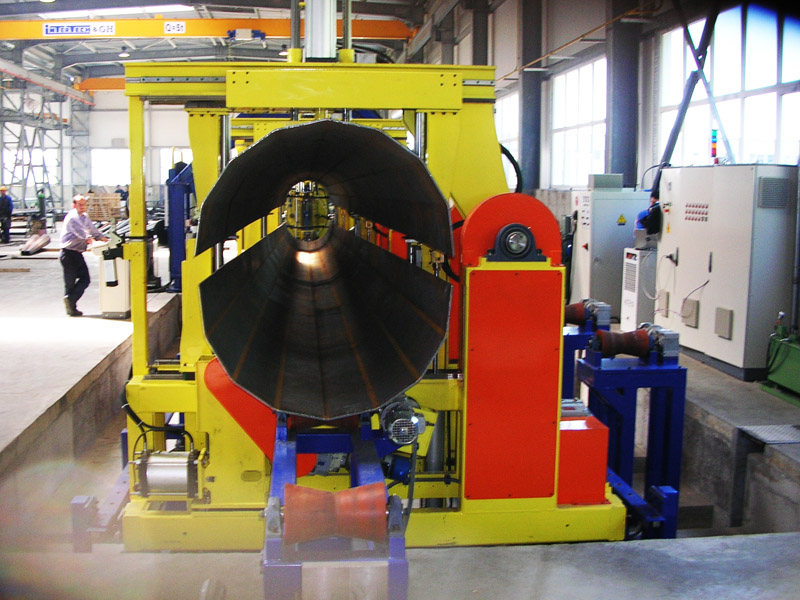

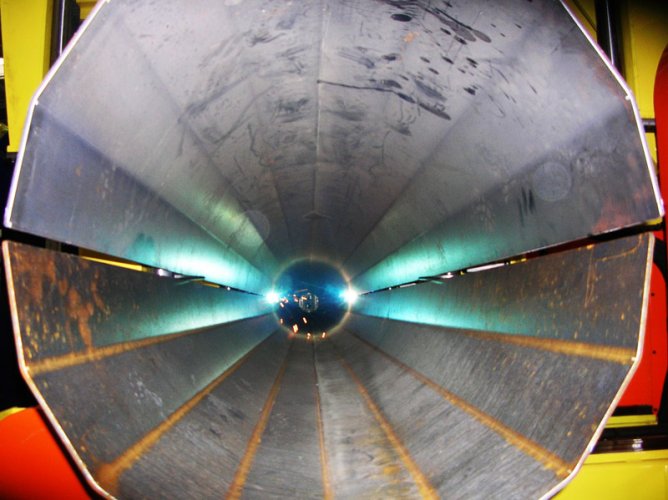

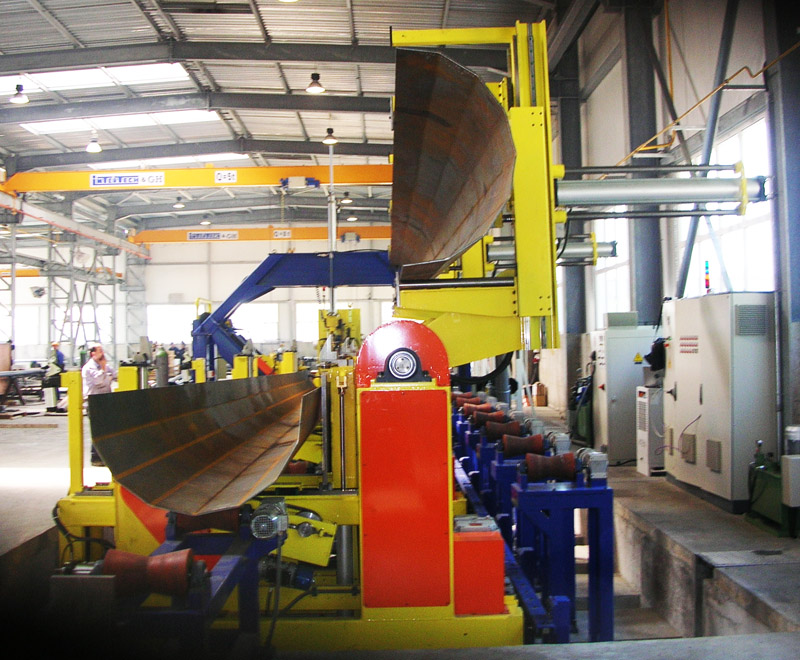

L’innovativo sistema di accoppiamento è completamente automatico; i gusci si trovano su due rulliere di alimentazione diverse. Uno dei gusci viene sollevato attraverso un cilindro e bloccato grazie agli accoppiatori e viene capovolto sul secondo guscio. Il palo viene tirato attraverso la saldatrice tramite il carro di traino con doppia pinza consentendo la saldatura dei due giunti, simultaneamente. Grazie all’innovativo sistema di accoppiamento, nessuna gru a ponte o attrezzi speciali saranno necessari per gestire e accoppiare i gusci, riducendo il tempo di accoppiamento (20 sec), rendendolo preciso e sicuro.
Questa macchina consente, a partire da un guscio piegato, di saldare il giunto applicando la giusta forza laterale e dall’alto per chiudere il giunto, senza alcuna deformazione della forma. Per realizzarlo, la macchina verifica il valore della forza applicata e la modifica in base alla resistenza meccanica (diametro e spessore) durante l’avanzamento del palo. Gli spintori sono controllati in posizione e in forza.
Caratteristiche tecniche e principali
Tutto il processo è gestito da un solo operatore per l’impostazione dei parametri (lunghezza pali, diametro superiore e inferiore, spessore) e controllo.
Realizzare un buon palo in un tempo davvero molto ridotto è la prima condizione per essere i primi sul mercato e aumentare il profitto.
Questa macchina come tutte le nostre macchine/impianti è stata progettata e prodotta rispettando tutte le norme, in termini di sicurezza e nel rispetto dell’ambiente (rumore, aspirazione fumi, recupero di energia), dato dalla Comunità Europea:
• Conforme a tutti i requisiti applicabili della direttiva 2006/42/CE
• Conforme a tutte le disposizioni applicabili della direttiva 2006/95/CE (bassa tensione)
• Conforme a tutte le disposizioni applicabili della direttiva 2004/108/CE (compatibilità elettromagnetica)
• Conforme alla norma EN ISO 12100 (Principi generali sulla progettazione delle macchine)
• Conforme alla norma EN 60204 (apparecchiature elettriche per macchine)
OMM implementa il sistema di gestione in conformità alla norma europea ISO 9001:2015 per la progettazione, costruzione, installazione e manutenzione delle apparecchiature industriali automatiche per la fabbricazione dell’acciaio (EA 18).
- Diametro minimo del palo (singolo guscio) 70 mm / (doppio guscio) 190 mm
- Diametro massimo fino a 1.250 mm
- Lunghezza del palo fino a 16 m
- Spessore pareti fino a 8 mm (*)
- Qualunque conicità per pali
- Materiale da lavorare: S235JR, S355JR, S500 (EN10025), senza ossido e lubrificante, lamiera d’acciaio spianata, skinpassata e tagliata a misura
- Trasporto automatico del guscio senza attrezzi speciali
- Funzionamento automatico di accoppiamento, trazione e saldatura
- Possibilità di utilizzare la stessa macchina per la saldatura di pali mono e doppio guscio
- Sistema per il recupero della torsione del palo (cintura)

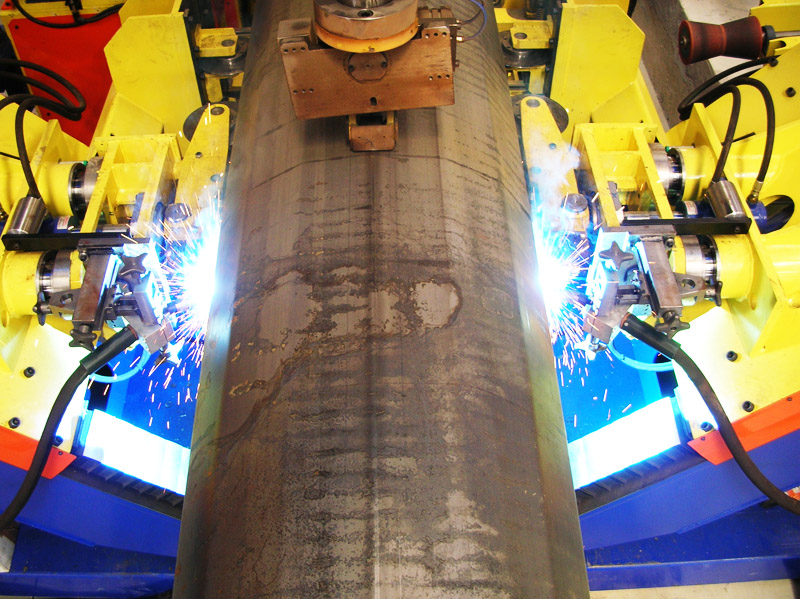

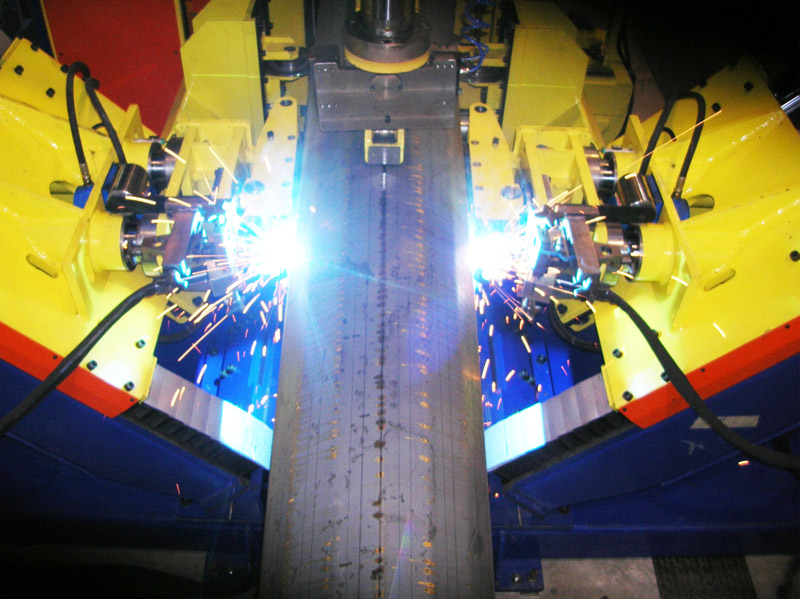

- TWIN SHELL – la saldatura dei pali in acciaio con doppio guscio viene effettuata in un unico passaggio, senza alcuna interruzione con l’uso di due torce di saldatura che saldano simultaneamente su entrambi i lati (sinistra e destra)
- Saldatura Top-Bottom reverse: le nostre macchine permettono di lavorare a partire indifferentemente dalla testa o dalla base
- Tecnologia di saldatura MIG/MAG
- Pressione laterale variabile rispettando la resistenza del palo (diametro e spessore)
- Raddrizzamento automatico dei pali durante il processo di saldatura, senza l’utilizzo della fiamma, in caso di pali mono guscio (in accordo con la legge europea 626/94)
- Minima deformazione dei pali durante la fase di saldatura

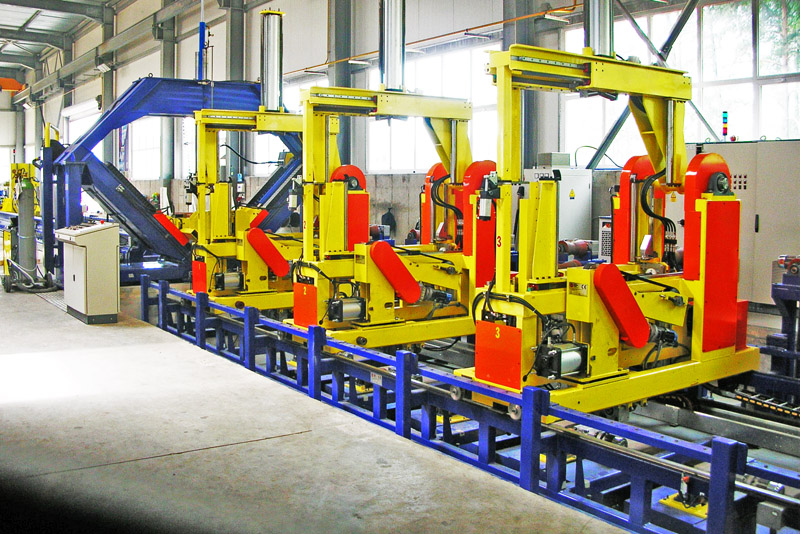

- Carro di traino per avanzamento pali a velocità costante rendendo perfetta la saldatura (senza alcuna interruzione)
- Sistema di monitoraggio dati in tempo reale e tele assistenza tramite connessione ad internet
- Un solo operatore per la gestione della linea
| Spessore (mm) |
Velocità di saldatura per la tecnologia Mig-Mag (m/min) |
||
| mono guscio | doppio guscio due saldature simultanee |
||
| Penetrazione 60% |
Penetrazione 70% – 80% |
Penetrazione 70% – 80% |
|
| 3 | 2.0 | 1.7 | 1.4 |
| 4 | 1.8 | 1.5 | 1.2 |
| 5 | 1.6 | 1.3 | 1 |
| 6 | 1.4 | 1.0 | 0.7 |
| 8 | 1 | 0.7 | 0.5 |
